Izazov
Naš klijent je zahtijevao sveobuhvatno automatizirano rješenje za pakiranje raznih proizvoda od kobasica u kartonske kutije s integriranom paletizacijom. Sustav je trebao omogućiti rad s različitim veličinama proizvoda – od manjih kobasica (promjer 36mm, 100g) do većih proizvoda (promjer 90mm, do 2.700g) – uz održavanje visoke produktivnosti i standarda kontrole kvalitete.
SINEL je dizajnirao i isporučio potpuno integriranu automatsku liniju za pakiranje koja može obrađivati do 120 kobasica u minuti. Cijeli sustav besprijekorno upravlja procesom od rezanja vezica do konačne paletizacije, uključujući robotsku tehnologiju, precizne transportne sustave i napredne kontrolne algoritme.
Komponente sustava
Primarni moduli obrade - Stroj za rezanje vezica - Automatsko uklanjanje visećih vezica s kobasica
- Stroj za rezanje kobasica - Brzo odvajanje pojedinačnih kobasica (180 rezova/min)
- Rotirajući akumulacijski stol - Sustav međuspremnika za kontinuirani protok proizvoda (Ø1500mm)
- Dinamička kontrola težine kobasica - Vaganje pojedinačnih proizvoda s automatskim odbacivanjem (Bizerba)
- Ink-jet pisač - Izravno označavanje datuma na omotima kobasica
- Dinamička kontrola težine kutija - Konačna provjera paketa s opcijom označavanja (Bizerba)

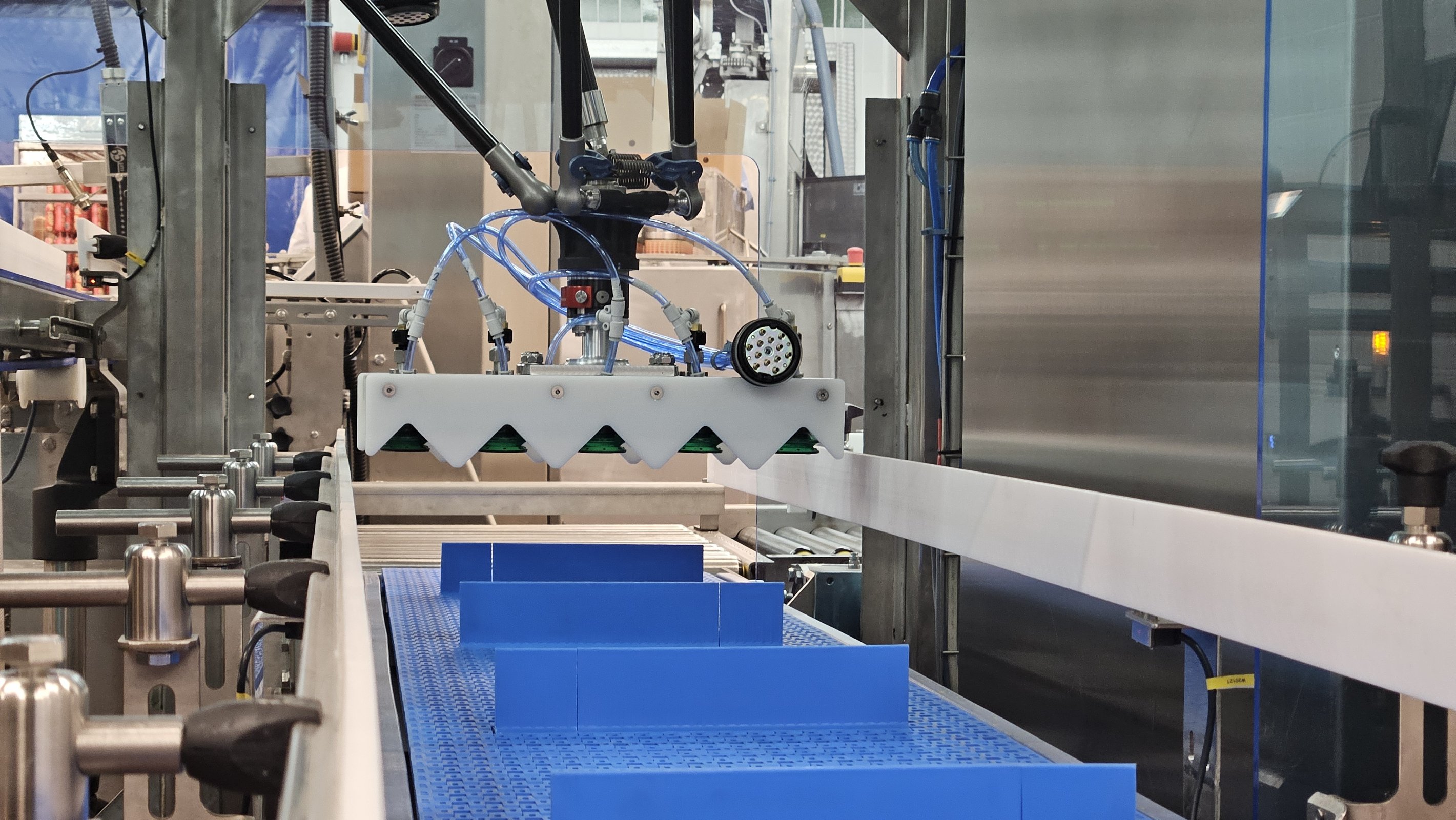

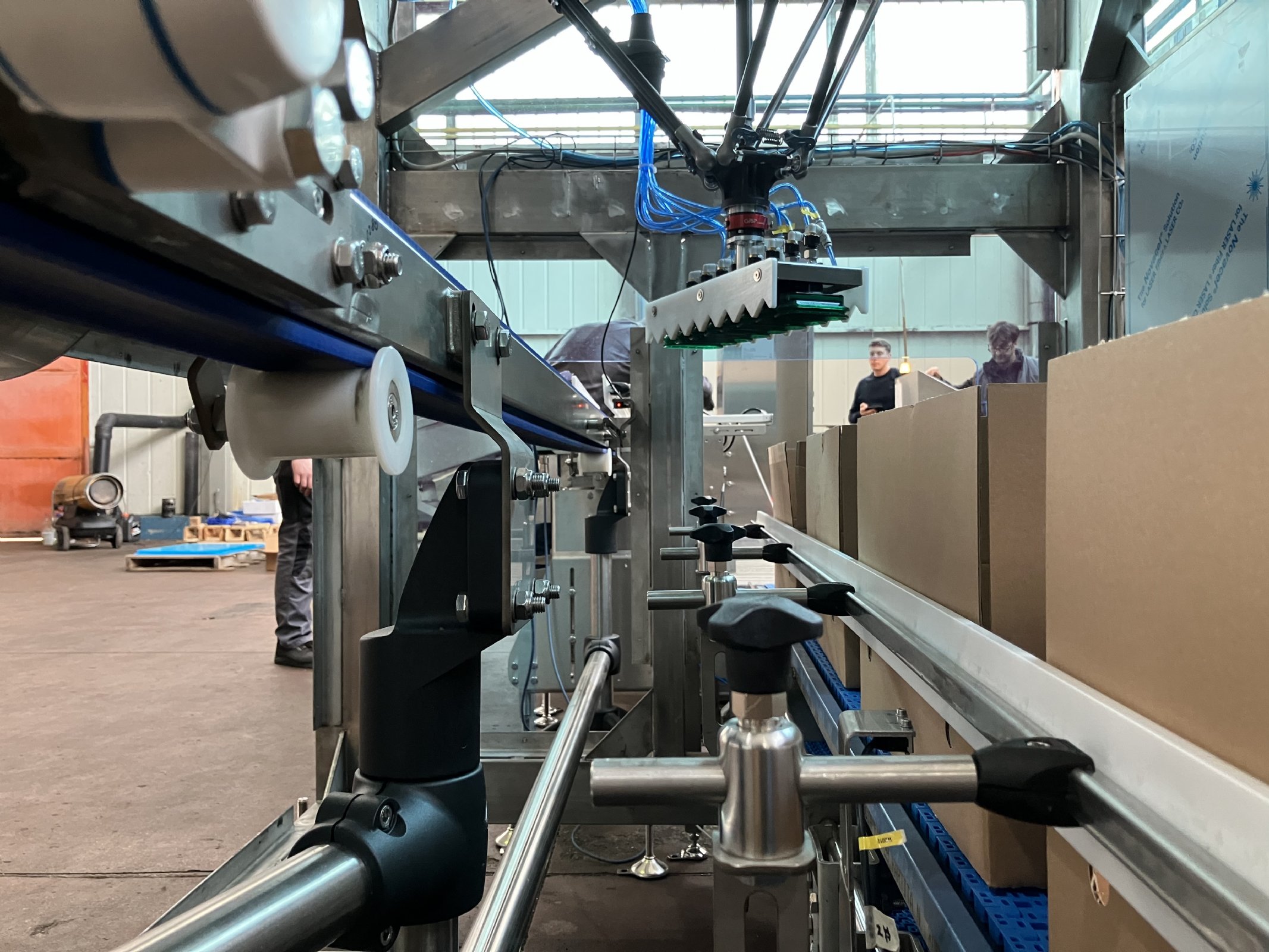

- ABB Delta robot s 4 osi - Brza manipulacija proizvodom s nosivošću od 8 kg
- Automatski oblikovač kutija - Obrada FEFCO 0711 kutija spremnih za lijepljenje (15 kutija/min)

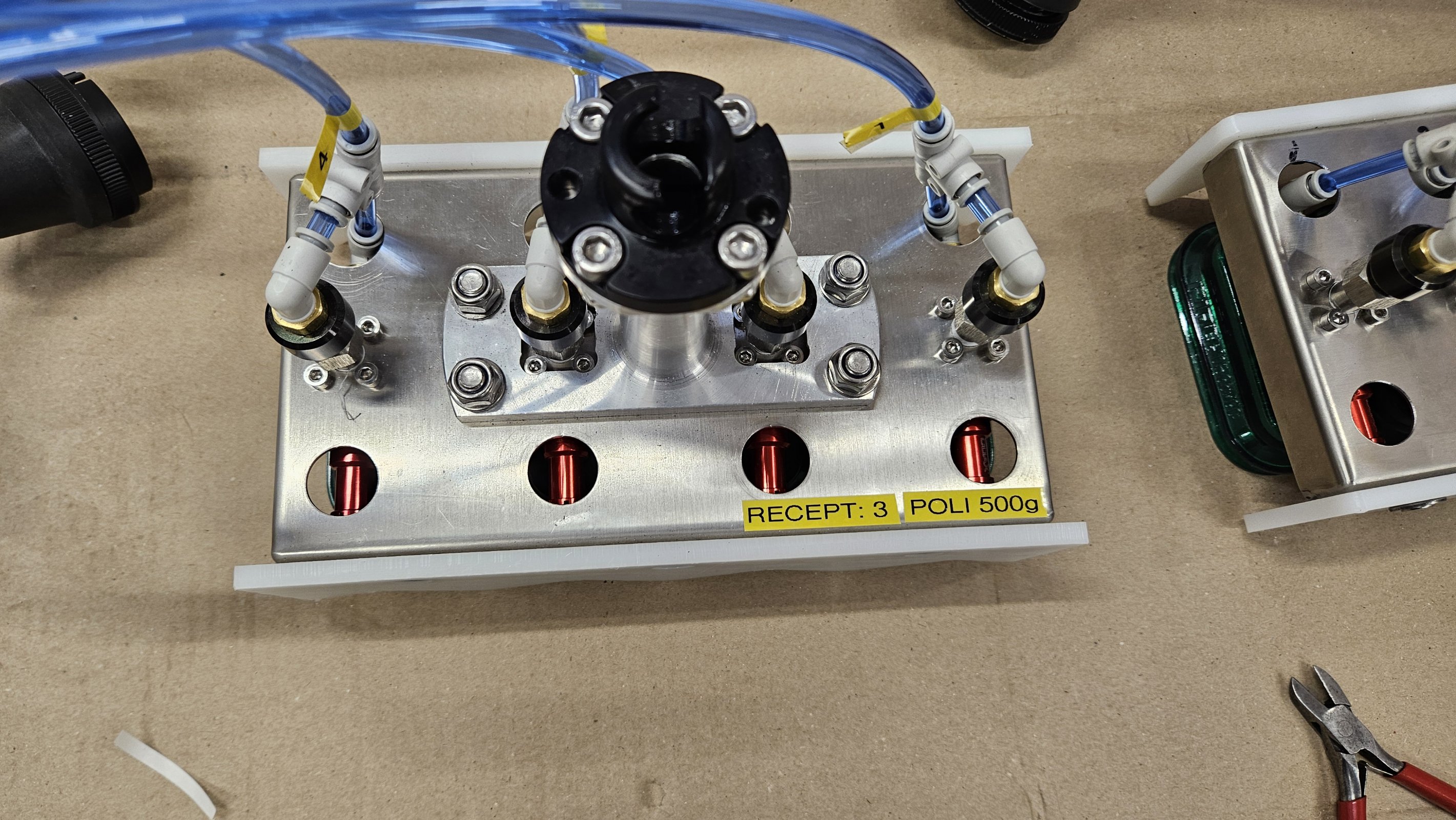

- Sustav vakuumskih hvataljki - Brza promjena za različite formate proizvoda
- Laserski senzori - Precizno određivanje položaja (±0,5mm točnost)
- Stroj za zatvaranje kutija - Automatska primjena trake na napunjene kartone
Sustav paletizacije
- ABB robot za paletizaciju s 4 osi - Konfiguracija s dvostrukim terminalom palete

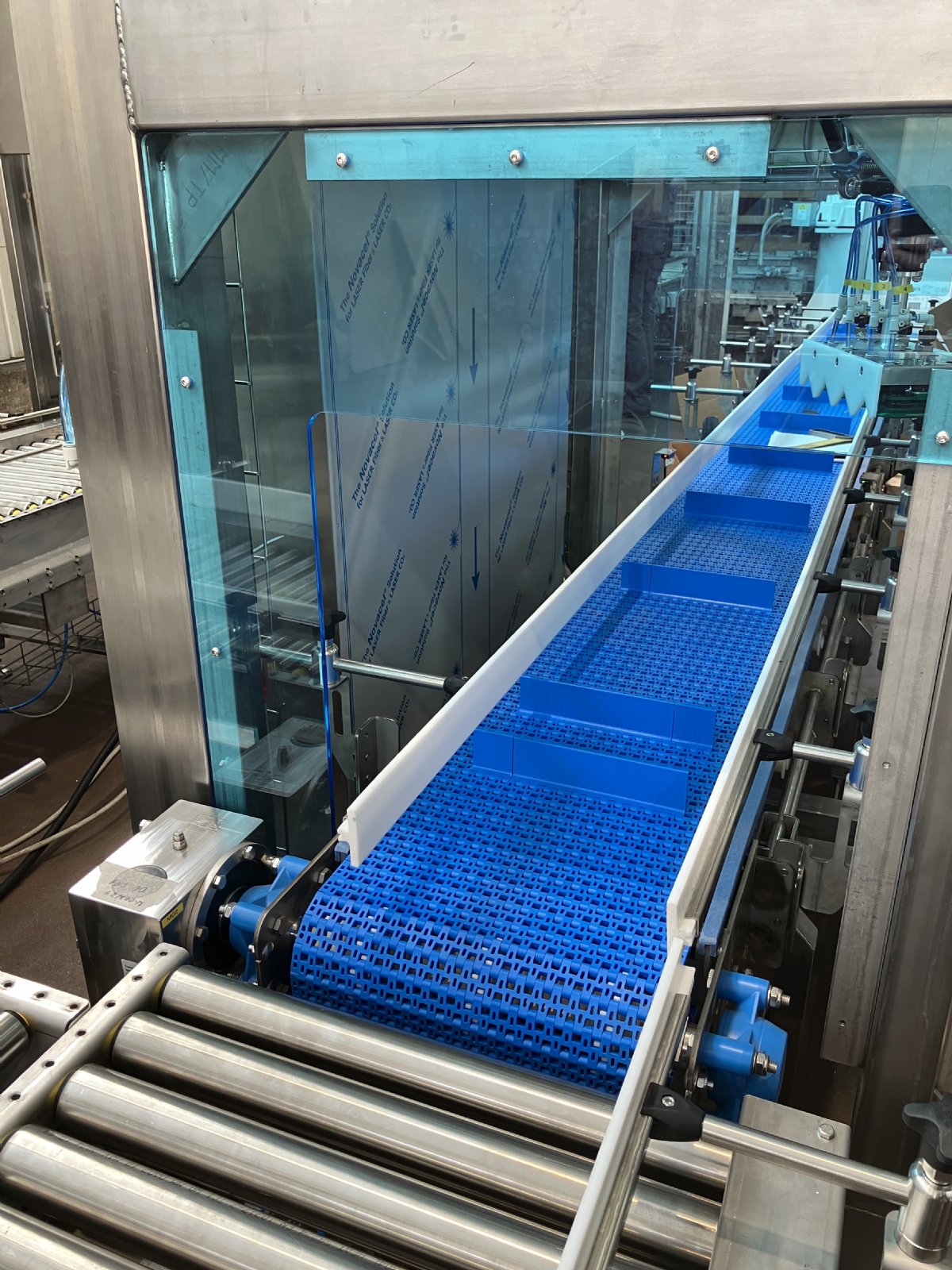

- Akumulacijski transporteri - Glatko upravljanje protokom proizvoda
- Konfigurabilni obrazac slaganja - Fleksibilno programiranje putem upravljačke ploče
- Kapacitet - Do 10 kutija/minutu
Tehničke specifikacije
Raspon proizvoda: - Promjer: 30-90mm
- Težina: 100-2.700g
- Dužina: 120-350mm
- Minimalno: 190 x 190 x 120mm
- Maksimalno: 400 x 400 x 180mm
Ključne značajke
Potpuna automatizacija - Minimalna ljudska intervencija tijekom cijelog procesa Dvostupanjska kontrola kvalitete - Automatsko vaganje na razini pojedinačnih proizvoda i gotovih kutija
Fleksibilno rukovanje formatima - Omogućuje rad s 11 različitih tipova proizvoda uz minimalno vrijeme zamjene
Higijenski dizajn - Konstrukcija od nehrđajućeg čelika (AISI 304) koja zadovoljava standarde prehrambene industrije

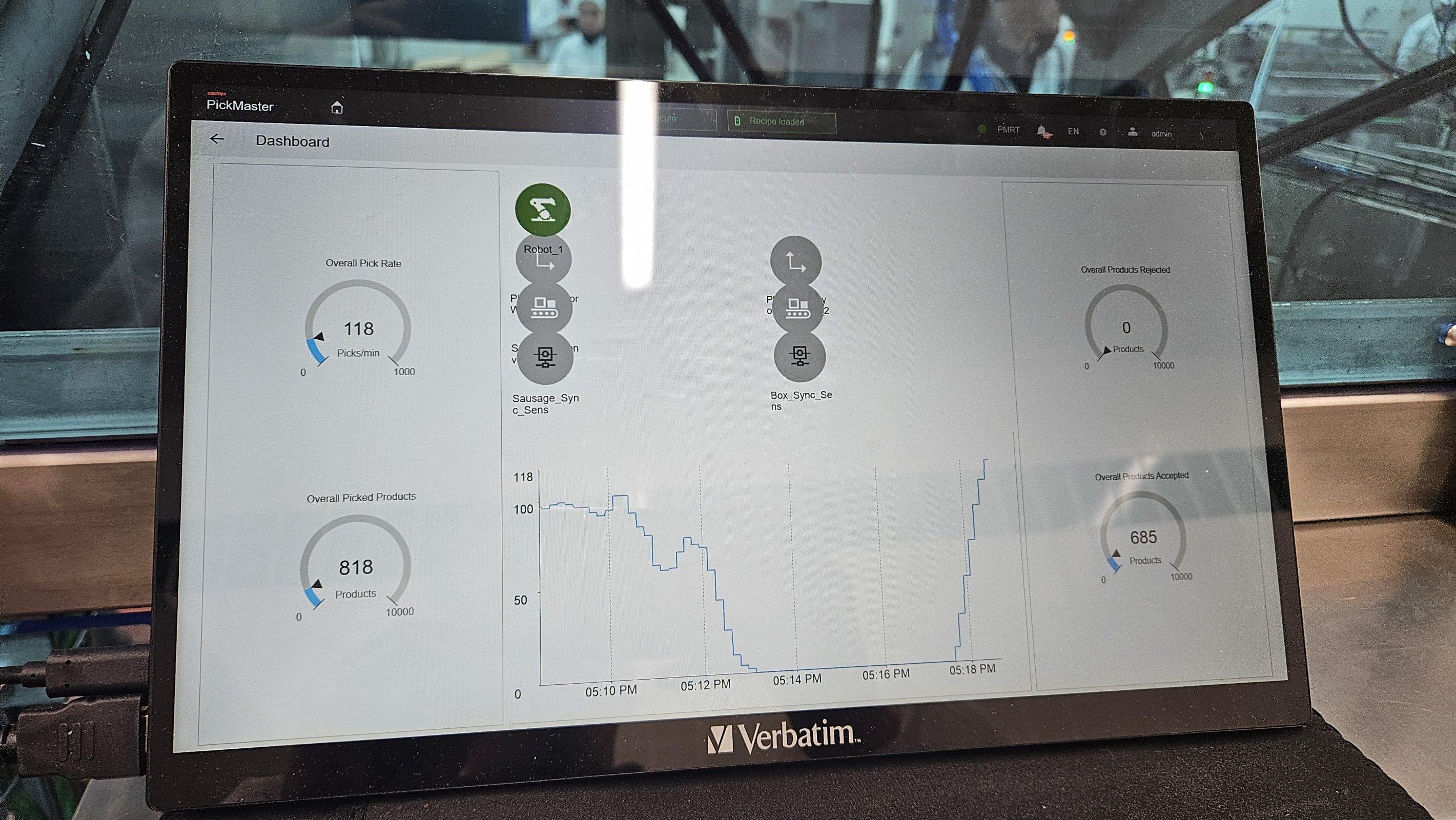

Centralizirana kontrola - Integrirani PLC sustav s nadzorom performansi u stvarnom vremenu i statističkom analizom
Sigurnosna usklađenost - Potpuni sigurnosni ogradni sustavi i industrijski standardi zaštite
Rezultati i koristi
✓ Značajno smanjenje troškova rada zahvaljujući automatizaciji procesa ✓ Povećana proizvodna kapacitet i učinkovitost
✓ Poboljšana kontrola kvalitete s automatskim vaganjem i odbacivanjem defektnih proizvoda
✓ Potpuna sljedivost kroz integrirano prikupljanje podataka i izvještavanje
✓ Smanjenje ljudske pogreške u procesima pakiranja i paletizacije
✓ Poboljšana konzistencija u prezentaciji konačnog proizvoda
Opseg projekta
Rješenje ključ u ruke uključivalo je kompletan dizajn sustava, isporuku opreme, instalaciju, integraciju s postojećim procesima, obuku operatera i sveobuhvatnu dokumentaciju na jeziku klijenta.
